近日，珠宝国检集团（NGTC）苏州实验室收到一件“和田玉子料”样品（图1），肉眼观察该样品主体为白色，带糖色，黑褐色部分表面可见圆形凹坑且手感粗糙。

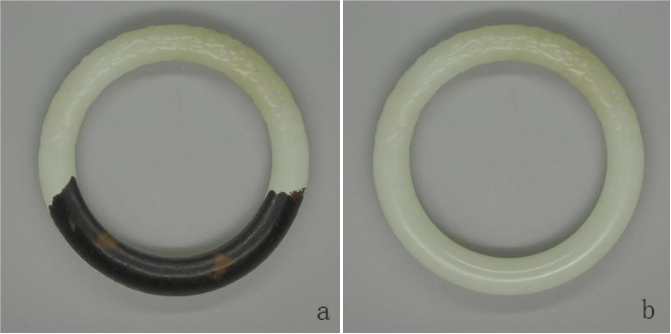

图1 样品正反面照片

通过光学显微镜观察发现，样品白色部位的矿物集合体呈纤维交织结构，结构致密。样品黑褐色部分由若干种混合物质组成，不同物质之间界限明显，表面可见圆形凹坑（图2a）；样品黑褐色部分的表层可被小刀刻划脱落（图2b），呈斑块状分布的矿物碎块硬度较高，小刀无法划动（图2c）。

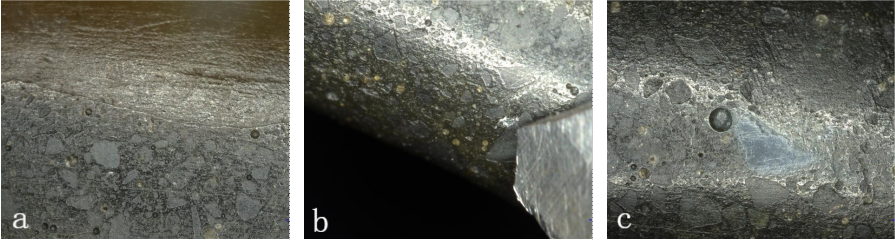

图2 样品黑褐色部分表面的显微图像

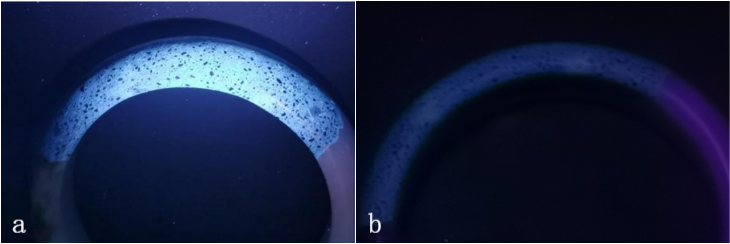

在紫外荧光灯下观察，发现该样品白色部分无荧光，黑褐色部分在长波紫外光照射下呈现强蓝白色荧光（图3a），在短波紫外光照射下呈现弱蓝白色荧光（图3b），部分斑块状分布的颗粒状物质无荧光。

图3 样品在紫外荧光灯下的荧光反应

经红外光谱测试发现，该样品白色部分的主要矿物成分为透闪石（图4）；样品黑褐色部分可见透闪石与有机物的混合特征吸收峰（图5a），局部可见石英与有机物的混合特征吸收峰（图5b）。

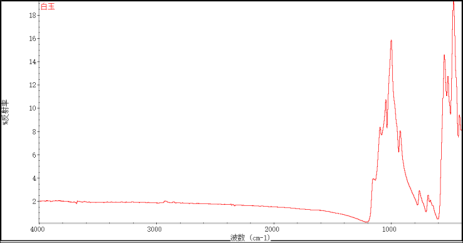

图4白色部分矿物成分为透闪石

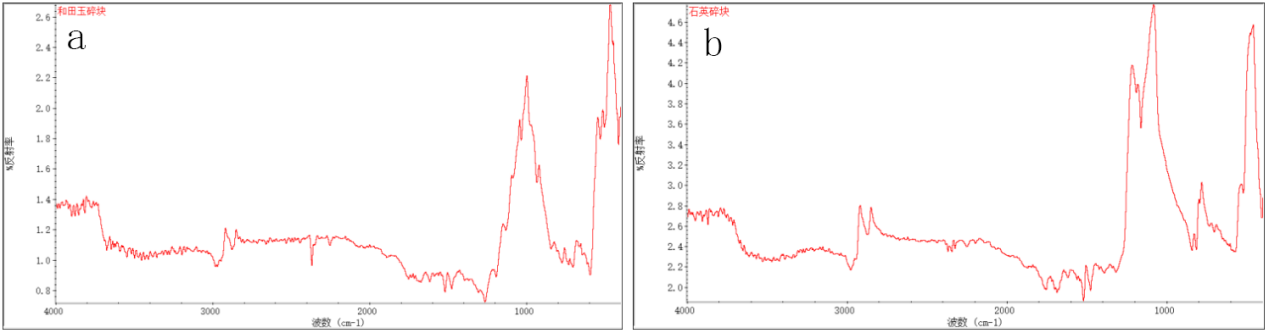

图5 样品黑褐色部分的红外光谱图

经静水称重法测量，该样品的密度为2.86 g/cm3。国标GB/T16553-2017《珠宝玉石 鉴定》中和田玉的密度为2.95(+0.15,-0.05）g/cm3。

综合分析可知，该样品白色部位为和田玉，黑褐色部位为矿物碎屑与人工树脂的混合物。造假者将矿物碎屑与人工树脂的混合物充填在和田玉原材料的凹坑等缺陷中，经加工打磨，呈现出完整的手镯外观。样品黑褐色部位具有一定的粗糙度，其表面圆形凹坑似和田玉子料的“毛孔”，对于一般和田玉子料消费者具有一定的迷惑性。

依据国标GB/T 16552-2017《珠宝玉石 名称》和GB/T 16553-2017《珠宝玉石 鉴定》，该样品应定名为和田玉（处理），备注充填处理。

和田玉子料作假手段层出不穷，为避免消费者的利益受损，建议广大消费者在购买和田玉子料时尽可能的索要权威珠宝质检机构出具的检测证书，以保障大家的合法权益。

珠宝国检集团苏州实验室

地址：江苏省苏州市姑苏区南石皮弄5号4楼

业务咨询电话：0512-67704001

撰稿人：侯洁茹、张勇

供稿单位：珠宝国检集团苏州实验室
